シャープペン
orenz（オレンズ） 芯が出なくなってしまったら
1.スライダーに芯が詰まっている場合
芯径によって除去方法が一部異なります。
芯径0.2の除去方法
手順1

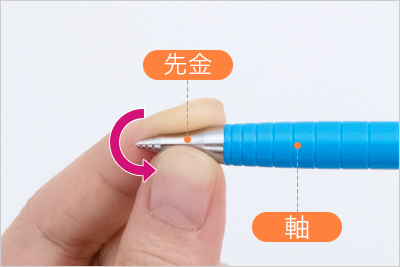

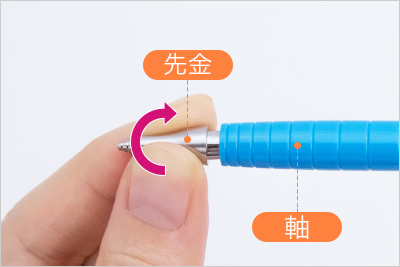

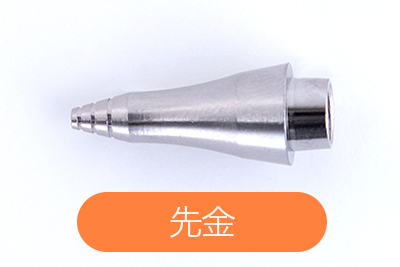

先金を矢印方向に回転させ軸から外します。
※先金部がすべって廻し難い場合は、先金に輪ゴムを巻き付けて廻すと容易に外れますので、お試しください。
※金属グリップの場合

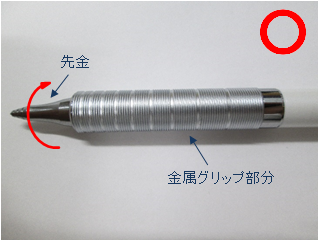

金属グリップ部分をしっかり持って、先金を矢印方向に回転させ軸から外します。

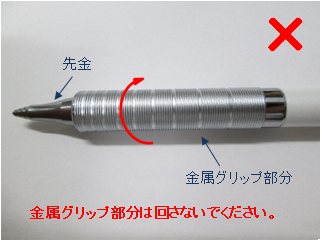

【注意】金属グリップ部分を回してしまいますと、先金部分に押し付けられ、どちらも外せない状態になることがございます。
手順2

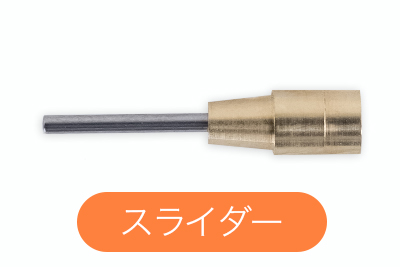

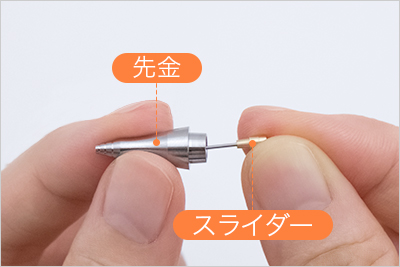

外した先金の中からスライダーを取り出します。
※スライダーは、とても小さな部品ですので、なくさないように注意してください。
手順3

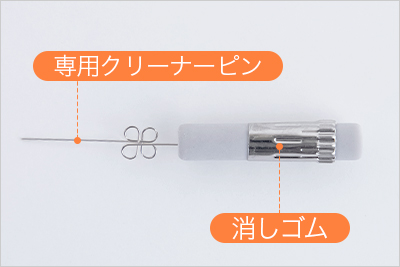

芯づまり除去には、専用クリーナーピンをご使用ください。※専用クリーナーピンは0.2のみ
手順4

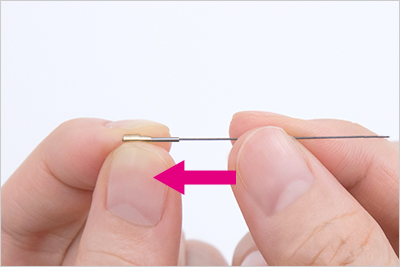

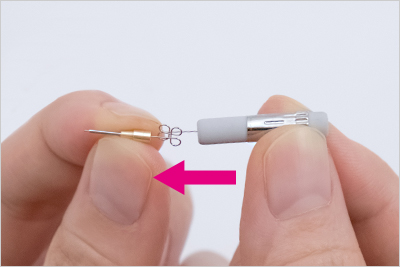

専用クリーナーピンをスライダーの先端から挿入して芯を除去してください。
※クリーナーピンは曲がっていないことを確認した上で、ゆっくりまっすぐに挿入してください。
内部部品（ゴム）が外れてしまう場合がございますので、ご注意ください。
手順5
スライダーの後端を確認して、芯づまりが解消されていない場合は、専用クリーナーピンでスライダーの後端から芯を除去してください。
手順6

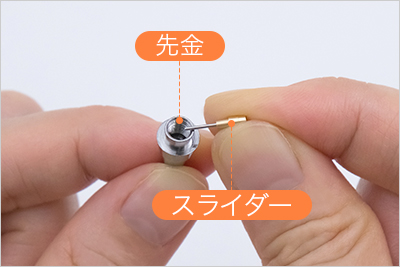

芯づまりが解消されたらスライダーを先金に戻してください。
先金を矢印方向に回転させ軸を戻します。
※芯詰まり除去後、芯出し確認を行う際は、「消しゴムキャップ(ノック部)」を必ず、取り付けてから行ってください。
「消しゴムのみ」を取り付けて行うと、消しゴムが「芯タンク(芯を補充する筒)」に入り込んでしまい、取り除けなくなることがございますので、ご注意ください。
※先金の取付がうまくいかない場合は、下部にある「先金がしっかりしまらない場合」をご確認ください。
上記作業で問題解決しない場合、スライダー内に芯が詰まったなどによる不具合で、部品交換が必要と思われます。お客様相談室の製品問合せフォームに「詰まりの解消ページ内容を試したが、改善しないので部品購入希望」としてお問合せください。
芯径0.3／0.5の除去方法
手順1
先金を矢印方向に回転させ軸から外します。
※先金部がすべって廻し難い場合は、先金に輪ゴムを巻き付けて廻すと容易に外れますので、お試しください。
※金属グリップの場合
金属グリップ部分をしっかり持って、先金を矢印方向に回転させ軸から外します。
【注意】金属グリップ部分を回してしまいますと、先金部分に押し付けられ、どちらも外せない状態になることがございます。
手順2
外した先金の中からスライダーを取り出します。
※スライダーは、とても小さな部品ですので、なくさないように注意してください。
手順3

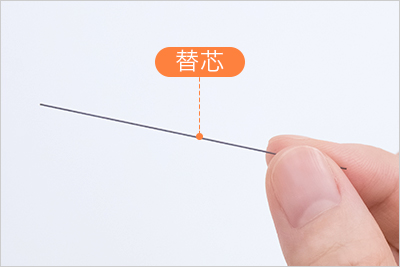

芯づまり除去には、使用している替芯をご使用ください。
手順4

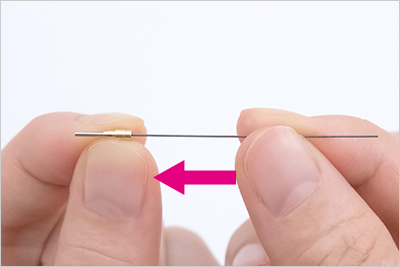

替芯をスライダーの先端から挿入して芯を除去してください。
手順5
スライダーの後端を確認して、芯づまりが解消されていない場合は、替芯でスライダーの後端から芯を除去してください。
手順6
芯づまりが解消されたらスライダーを先金に戻してください。
先金を矢印方向に回転させ軸を戻します。
※芯詰まり除去後、芯出し確認を行う際は、「消しゴムキャップ(ノック部)」を必ず、取り付けてから行ってください。
「消しゴムのみ」を取り付けて行うと、消しゴムが「芯タンク(芯を補充する筒)」に入り込んでしまい、取り除けなくなることがございますので、ご注意ください。
※先金の取付がうまくいかない場合は、下部にある「先金がしっかりしまらない場合」をご確認ください。
上記作業で問題解決しない場合、スライダー内に芯が詰まったなどによる不具合で、部品交換が必要と思われます。お客様相談室の製品問合せフォームに「詰まりの解消ページ内容を試したが、改善しないので部品購入希望」としてお問合せください。
2. 3つに割れているチャックスリ割り部に芯が詰まっている場合【0.2】【0.3】【0.5】
先金を矢印方向に回転させ軸から外します。
芯づまりの確認方法①
チャックスリ割り部に芯づまりしていないか確認してください。
芯づまりの確認方法②
芯づまりを起こしていない
芯づまりを起こしている
チャックに芯が噛んでいない状態で、中軸ホルダーからチャックが飛び出ている場合、チャックスリ割り部に芯が詰まっている可能性があります。
芯づまりの除去方法
先金を外し、ノックした状態にします。
0.2の場合の除去方法

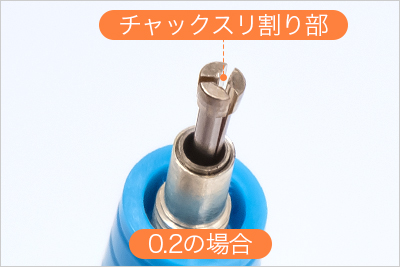

チャックリングを下げ、チャックスリ割り部に詰まった芯を専用クリーナーピンで除去してください。
0.3／0.5の場合の除去方法

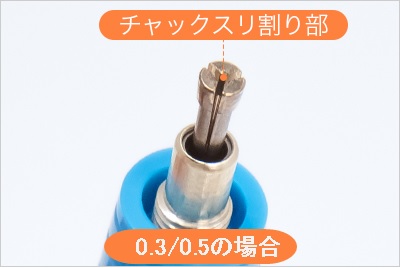

チャックスリ割り部に詰まった芯を0.3/0.5替芯で除去してください。
芯づまりが解消されたらスライダーを先金に戻してください。
先金を矢印方向に回転させ軸を戻します。
※芯詰まり除去後、芯出し確認を行う際は、「消しゴムキャップ(ノック部)」を必ず、取り付けてから行ってください。
「消しゴムのみ」を取り付けて行うと、消しゴムが「芯タンク(芯を補充する筒)」に入り込んでしまい、取り除けなくなることがございますので、ご注意ください。

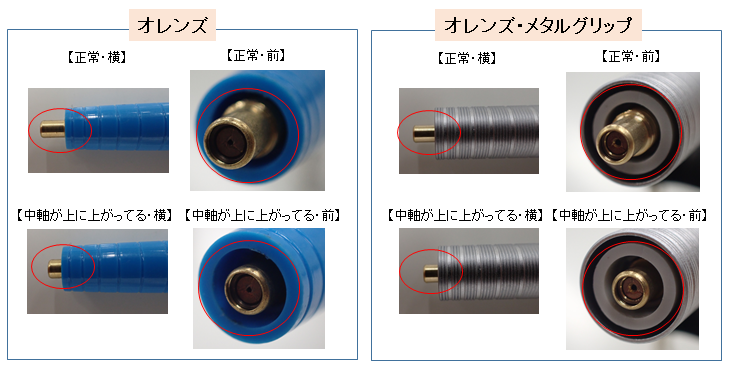

先金がしっかりしまらない場合
先金がしっかりしまらない場合、中軸が上に上がっている可能性がございます。 中軸を正常な位置に戻し、再度ご確認の上、先金を戻してください。

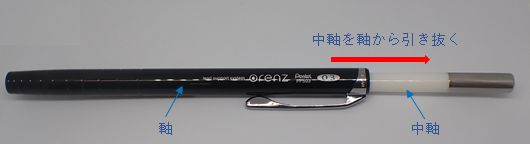

中軸を正常な位置に戻すには、軸から引き抜いてから入れなおすことをお試しください。
芯補充
芯タンクの中に補充する芯の本数は、2～3本が適当です。
